强大的数据管理功能 | ||||
|
||||
友好的软件界面 | ||||
|
||||
管理测试报告 | ||||
● 建立项目 ● 输入数据 ● 分类报告 ● 添加文件 ● 查看报告 ● 报告输出格式 ● 打印报告 ● 维护测试仪软件和测试数据库 ● 下载序列自动生成电缆编号 ● 用户电缆编号列表 ● 避免错误 ● 系统要求 |
||||
*建立项目 | ||||
利用软件可以根据具体的用户建立各自的目录。例如一天中访问了三个不同的用户并存储了每个用户的电缆测试结果。回到办公室后可以迅速地输出存储的测试数据并根据地点进行分类,可以为每一个地点或用户新建立一个目录或将新的数据合并到已有的目录中。 | ||||
* 输入数据 | ||||
只需简单地点击工具棒就可自动地从DSP系列电缆分析仪向PC中输入数据。将仪器和PC机连接好点击工具栏的输入图标,电缆管理软件中即可自动设置串口参数和仪器建立通讯。软件窗口将显示仪器中存储的全部自动测试报告的概要情况。现在你可以输入全部测试结果或根据需要选择其中某些报告传到PC机。软件可以在两分钟之内从DSP-4000传送500条电缆的测试报告至PC机。 而从DSP-4100/4300多媒体卡中输出数据则更容易,将多媒体卡插入随测试仪一起提供的多媒体卡阅读器,点击工具棒中的多媒体卡图标即可。 |
||||
* 分类报告 | ||||
电缆管理软件的高级分类性能可以快速和方便地找到所需信息。软件提供的多种分类方法给用户管理数据以极大的灵活性。分类操作可以按照:名称、通过/失败的结果、电缆编号、测试余量、长度和日期时间。分类选项包括: |
||||
* 添加文件 | ||||
需要添加新的电缆测试报告到已有的文件或纪录。例如,你有一个安装队需要在多个地点测试和认证电缆链路。一天的工作结束后,某人需要管理所有测试数据,电缆测试仪中包括4个地方的报告,其中两个是新的单位。使用软件这个任务就变得很简单: ● 从测试仪输出所有的数据到一个项目中 ● 按照用户所在地点使用快速分类选项分类报告 ● 加入新的报告到已经存在的用户项目中 ● 为2个新用户单位建立两个新的目录 借助电缆管理软件原来需要几个小时的任务现在只需要几分钟就可完成。 |
||||
* 查看报告 | ||||

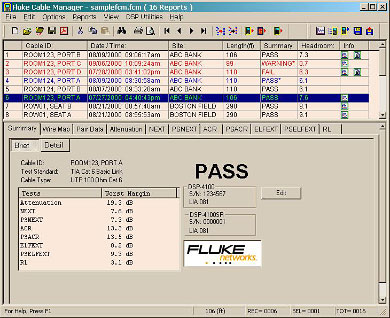

利用软件你可以查看和打印完整的自动测试报告或综合报告。 自动测试报告给出详细的测试结果,包括:接线图、长度、特性阻抗、传输延迟、延迟偏离、直流电阻、衰减、串扰、远端的串扰等。 综合报告给出所有测试报告的总体结果。你可以快速查阅总报告确定项目比如测试通过还是失败。软件允许加入“合计”到打印报告。合计项目是长度,给出所有打印报告的总长度、打印报告的数量和通过/失败报告的数量。你可以加入60个字符的题头并选择打印输出字体的尺寸。 |
||||
灵活的报告 | ||||
* 报告输出格式 | ||||
电缆管理软件提供几种可选方法将电缆安装测试的结果告知给用户。可以将每测试结果数据打印出来,做成文件夹给用户。利用软件可以将公司的徽标打印在每一页面上形成看起来非常专业的测试报告。如果测试数据是从DSP-4100或DSP-4300数字电缆分析仪获得的并且允许储存了完整的数据,打印的页面还可以显示彩色图形测试结果。 如果测试结果很多不方便打印输出,也可以直接给用户电子版的报告。同时附上一份打印的全部测试结果的摘要报告。摘要报告中每条电缆链路显示一行内容包括:电缆编号、测试的日期和时间、通过的余量值。利用新增的PDF选件,还可以产生只读的PDF图形报告,通过Email发送给用户。可选格式包括: |
||||
● 图形格式:对于双绞线电缆,彩色图形描述所有标准的测试参数,覆盖DSP-4100频率范围,从1到350MHz。 |
||||
* 打印报告 | ||||
打印的源文件可以来自以下情况: ● 存储在DSP系列测试仪中的报告 ● 存储在PC机中作为电缆管理软件的项目 ● 存储在DSP-4100多媒体卡中 |
||||
电缆管理软件允许选择怎样打印报告。“快速打印”允许打印完整报告而不改变任何打印选项。“打印”允许在打印完整报告前可以改变打印选项和打印机的设置。“打印预览”可以显示打印输出的效果。 |
||||
设置电缆测试仪 | ||||
* 维护测试仪软件和测试数据库 | ||||
电缆管理软件可以告知测试仪主机和远端上载的软件或加载的测试数据库。也可以设置测试仪内的测试人员名称、项目名称或工作地点和自动增减的电缆编号序列等参数。当要装载新的软件时,可以将设置信息存储并在以后恢复。 | ||||
* 下载序列自动生成电缆编号 | ||||
使用电缆管理软件可以设定电缆测试的起始和终止编号,然后加载到DSP-4100测试仪。在进行测试时,测试仪利用这些信息产生完整的编号序列,保证测试过程中不会遗漏序列中的任意一个编号。 | ||||
* 用户电缆编号列表 | ||||
拥有DSP-4300,还可以将用户自己的电缆编号列表下载到测试仪上。编号列表可以由电子制表、字处理软件或任何可以产生文本文件的软件制作。一个列表文件能包含多达253个电缆编号(每行一个)。文件名可以有20个字符长,但必须加上“.ids”的扩展名。多媒体卡上可以保存8个电缆编号列表文件。电缆编号可多达18个字符。 |
||||
* 避免错误 | ||||
通过电缆管理软件产生或输入电缆编号列表,之后装载至DSP-4300多媒体卡的方式可以有效地避免工作任务的遗漏。在现场测试完一条链路后,从列表中选择编号存储即可。完成工作时,测试仪会显示列表中还有多少编号没有测试,这样可以确保不会出现只因为遗漏一条链路未测而再返回工作现场的情况发生。 | ||||
系统要求 | ||||
|
